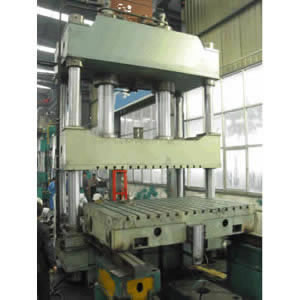

مكبس هيدرولي مفرد الفعل

مكبس هيدرولي مفرد الفعل

تم تصميم المكبس الهيدرولي المفرد الفعل بهيكل مثالي تم تصميمه حاسوبيا. ويتميز بسهولة التركيب، وبكونه اقتصادي وعملي، ويستخدم على نطاق واسع في الصناعات البترولية، وصناعة السكك الحديدية وغيرها من الصناعات الأخرى.
ويستخدم هيكل إطار المكبس المفرد الفعل هذا قضيبا بقوة شد قوية، أما القطعة المنزلقة فتستخدم 8 قضبان دليلية، مع صلابة جيدة ودقة عالية. ويستخدم نظام التحكم الهيدرولي لديه نظاما مندمجا بهيكل مدمج، ونظام تبريد بالسائل، وهو ما يجعله يأتي بحركة موثوق منها، وبطول أمد الحياة، وبصدمات هيدرولية صغيرة وتم تخفيض عدد أنابيب التوصيل من أجل نقاط تسريب أقل.
إن النظام الكهربائي المستقل بهيكل مدمج لديها موثوق منه وسهل الصيانة. إنها تستخدم جهاز التحكم PLC، ويمكنها تحقيق تعديل وتشغيل نصف أوتوماتي. ويمكنها أن تحقق ضغطا مستمرا ونطاقا ثابتا للتنقل.

المواصفات
النموذج 1

البنود		الوحدة	Y27-100	Y27-200	Y27-400	Y27-500	Y27-630	Y27-800	Y27-1000	Y27-1250
القوة الإسمية		kN	1000	2000	4000	5000	6300	8000	10000	12500
قوة الرجوع		kN	165	450	500	1000	1250	1000	1000	1000
قوة مخفف الصدمات		kN	400	400	700	1600	2500	3000	2500	3000
الضغط الأقصى للسائل		MPa	25	25	25	25	25	25	25	25
الشوط الأقصى للقطعة المنزلقة		mm	600	700	800	700	1000	1200	1100	1000
شوط مخفف الصدمات		mm	250	250	300	250	450	500	300	450
ارتفاع فتحة الفجوة		mm	1000	1120	1250	1400	1200	1800	1700	1700
سرعة الانزلاق	الانحدار	mm/s	220	100	120	120	160	160	400	200
	الضغط	mm/s	8-15	8-12	10-18	6-10	6-15	10-25	6-15	10-25
	العودة	mm/s	120	60	140	80	100	145	300	180
أبعاد طاولة التشغيل	L-R	mm	720	1000	1200	1400	2400	3000	4000	4500
أبعاد طاولة التشغيل	F-B	mm	580	900	1200	1400	1600	2000	2000	2500
مساحة مخفف الصدمات	L-R	mm	450	600	800	1000	1750	2450	3100	3550
مساحة مخفف الصدمات	F-B	mm	400	600	600	970	1100	1650	1300	2000
القدرة الإجمالية		kW	7.5	15	37	37	60	80	90	135
أبعاد الآلة	L-R	mm	2160	3500	3990	4400	6400	7500	8000	8500
	F-B	mm	1504	1500	2200	2910	2800	3200	3000	3500
	الارتفاع عن الأرض	mm	2950	4200	5340	5550	7200	8500	9000	95

إن للهيكل الهيدرولي المفرد الفعل هذا هيكل فولاذي ملحوم يخضع للمعالجة بالحرارة من أجل ضمان دقة عالية لأحجامه المختلفة. وفي نفس الوقت، يتم تصميمه بنوع جديد من عناصر ختم الأسطوانة من أجل تقديم أداء دائم وموثوق منه على مستوى الختم.

النموذج الثاني

البنود		الوحدة	Y27 -100	Y27 -200	Y27 -250A	Y27 -315	Y27 -315A	Y27 -315H	Y27 -400	Y27 -400A	Y27 -500	Y27 -500A	Y27 -500B	Y27 -500C	Y27 -630	Y27 -800A	Y27 -1000A	Y27 -1250
القوة الإسمية		kN	1000	2000	2500	3150	3150	3150	4000	4000	5000	5000	5000	5000	6300	8000	10000	12500
قوة الرجوع		kN	165	450	280	630	300	630	500	480	1000	1000	1000	1000	1250	1000	1000	1000
قوة مخفف الصدمات		kN	400	400	630	630	1250	630	700	1500	1600	2000	2000	2000	2500	3000	2500	3000
الضغط الأقصى للسائل		MPa	25	25	25	25	25	25	25	25	25	25	25	25	25	25	25	25
الشوط الانزلاق		mm	600	700	800	800	800	900	800	900	700	900	1000	1200	1000	1200	1100	1000
شوط لمخفف الصدمات		mm	250	250	300	250	350	500	300	400	250	300	400	400	450	500	300	450
ارتفاع فتحة الفجوة		mm	1000	1120	1150	1250	1250	1400	1250	1400	1400	1500	1500	1800	1200	1800	1700	1700
سرعة الانزلاق	الانحدار	mm/s	220	100	160	100	200	100	120	200	120	200	140	200	160	160	400	200
	الضغط	mm/s	8-15	8-12	10-15	6-10	12-24	6-10	10-18	10-18	6-10	12-25	6-10	12-25	6-15	10-25	6-15	10-25
	العودة	mm/s	120	60	130	60	240	60	140	140	80	120	80	120	100	145	300	180
أبعاد طاولة التشغيل	L-R	mm	720	1000	1250	1250	2500	1600	1200	2500	1400	3000	2200	2800	2400	3000	4000	4500
أبعاد طاولة التشغيل	F-B	mm	580	900	1120	1120	1600	1300	1200	1500	1400	2000	1400	1700	1600	2000	2000	2500
مساحة مخفف الصدمات	L-R	mm	450	600	800	800	1700	1450	800	1950	1000	2300	1230	2250	1750	2450	3100	3550
مساحة مخفف الصدمات	F-B	mm	400	600	600	800	1070	1050	600	1050	970	1300	970	1450	1100	1650	1300	2000
القدرة الإجمالية		kW	7.5	15	22	22	37	22	37	37	37	55	37	55	60	80	90	135
أبعاد الآلة	L-R	mm	2160	3500	3600	3600	4490	4200	3990	5560	4400	5750	4900	5420	6400	7500	8000	8500
	F-B	mm	1504	1500	1500	1500	2600	2400	2200	2950	2910	3200	2910	2980	2800	3200	3000	3500
	الارتفاع عن الأرض	mm	2950	4200	4400	4500	4860	5500	5340	5810	5550	6600	6330	7000	7200	8500	9000	95

إن شركة Yaou عبارة عن شركة متخصصة في تصنيع وتوريد معدات حفر آبار البترول والمكبس الهيدرولي. وقد حصلنا على شهادة المعهد الأمريكي للبترول (API). فمع العديد من السنوات من التجربة في ميدان التصنيع هذا، فقد تمكنا من التقنيات والتكنلوجيات الأساسية لتصنيع معدات حفر واستخراج البترول، وآلات الدلفنة، ومكابس الضغط وتتميز هذه المنتجات بالجودة العالية، والاستقرار الكبير وطول أمد الحياة. وبالتالي، فقد باتت ذات تجربة كبيرة في كل من الولايات المتحدة، وألمانيا، وسنغفورة وغيرها من الدول.
فإذا كانت لديكم أي حاجة إلى منتجاتنا، فالرجاء ألا تترددوا في الاتصال بنا سواء عبر الفاكس، أو الهاتف أو البريد الإلكتروني.
