مكبس هيدرولي بهيكل على شكل C

مكبس هيدرولي بهيكل على شكل C

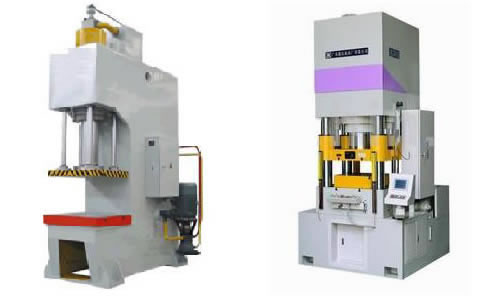

نتوفر على نموذجين من المكبس الهيدرولي بهيكل على شكل C وهما النموذج YTD30 والنموذج YTD41. فبعد التلحيم عبر معالجة المعدن بالتقسية لجعله أكثر مقاومة لمختلف أحوال الطقس، فهيكل هذا المكبس الهيدرولي يأتي في شكل صلب، وموثوق منه ومقاوم للتشوهات.
إن النظام الهيدرولي الذي تعتمده معدات الكبس هذه، أو آلات الكبس الهيدرولي، سهل التشغيل. فمضخة الزيت للمكبس بهيكل على شكل C تأتي بجهاز مستقل للفلترة من أجل ضمان طول أمد مضخة الزيت والصمام. وتزيد الدعائم الدليلية الأربعة للقطعة المنزلقة من دقة المنتج. وعليه يتم تحقيق الضغط الثابت والمنظم مما يتيح منتجات نهائية عالية الدقة.

أجزاء اختيارية
يأتي هذا المنتوج بمجموعة من الأجزاء الاختيارية التي يمكن أن نزود بها زبائننا حسب الطلب، ويمكن أن نذكر هنا بعضا منها كما يلي:
طاولة تشغيل إضافية
جهاز الحماية
جهاز تشغيل بشاشة لمسية
النظام الهيدرولي، ونظام نمذجة السرعة
نظام التبريد
جهاز تحكم قابل للبرمجة PLC، وغيرها من الأجزاء.

يتم استخدام جهاز الضغط الهيدرولي على شكل C هذا من أجل تمطيط المعادن وتشكيلها. ويمكن أن يتم استخدامه أيضا لمعالجة المواد غير المعدنية والمواد بمسحوق معدني. ويتم استخدامه أيضا من أجل إعادة تشكيل وتقطيع الحواف بالنسبة للعديد من الأجزاء المعدنية المستخدمة في مختلف من الصناعات. بالإضافة إلى ذلك، تتوفر معدات الكبس هذه على طاولة تشغيل احتياطية، وعلى جهاز تحكم كهروضوئي، وجهاز تشغيل بشاشة لمسية، ونظام للتحكم قابل للبرمجة PLC من أجل تسهيل الأعمال على مستخدمي هذه المعدات.

المواصفات التقنية
النموذج 1:

البنود		الوحدة	Y30-16	Y30-25	Y30-40	Y30-63	Y30-100	Y30-160
القوة الإسمية		kN	160	250	400	630	1000	1600
قوة الطارد		kN	50	100	100	190	190	250
الضغط الأقصى للسائل		MPa	13	12.5	20	20	25	23
شوط القطعة المنزلقة		mm	400	500	400	500	500	500
شوط الضربة		mm	100	140	150	200	200	200
النطاق الأقصى فيما بين القطعة المنزلقة وطاولة التشغيل		mm	630	630	600	630	1000	900
ارتفاع أرضية التشغيل عن مستوى الأرض		mm	705	705	650	700	700	700
عمق المدخل		mm	250	320	320	320	400	360
سرعة القطعة المنزلقة	سريعة	mm/s	50	50	50	60	80	60
	أثناء العمل	mm/s	11	11	11	11	8-14	8
	عودة الشريط	mm/s	110	120	110	120	70	120
مساحة الطاولة	L-R	mm	500	510	600	710	700	800
مساحة الطاولة	F-B	mm	450	580	500	600	600	630
القدرة الإجمالية		kW	2.2	3	5.5	7.5	11	15

البنود		الوحدة	Y41- 16	Y41- 16A	Y41- 25	Y41- 40B	Y41- 63	Y41- 100	Y41- 160	Y41- 200	Y41- 315	Y41- 500
القوة الإسمية		kN	160	160	250	400	630	1000	1600	2000	3150	5000
الضغط الأقصى للسائل		MPa	13	13	12.5	20	20	25	23	25	25	25
الشوط الأقصى للقطعة المنزلقة		mm	400	350	500	400	500	500	500	400	600	300
النطاق الأقصى فيما بين القطعة المنزلقة وطاولة التشغيل		mm	630	500	630	600	800	1000	900	600	800	400
ارتفاع أرضية التشغيل عن مستوى الأرض		mm	705	700	705	650	750	700	700	750	800	850
عمق المدخل		mm	250	250	320	320	320	400	360	380	380	800
أبعاد فتحة إسقاط المواد		mm	100	100	100	100	100	100	100	150	150	250
سرعة القطعة المنزلقة	سريعة	mm/s	50	60	60	50	60	80	60	18	28	80
	أثناء العمل	mm/s	11	11	11	11	11	8-14	8	8-18	8-28	3-7
	عودة الشريط	mm/s	110	120	120	110	120	70	120	60	150	60
مساحة الطاولة	L-R	mm	500	500	510	600	710	700	800	900	1000	1200
مساحة الطاولة	F-B	mm	450	450	580	500	600	600	630	720	720	1200
القدرة الإجمالية		kW	2.2	2.2	3	5.5	7.5	11	15	15	30	37

كمصنع ومورد صيني موثوق منه في تصنيع وتوريد المكبس الهيدرولي على شكل C، فإننا نقدم عدة منتجات أخرى من ضمنها آلات القص، وآلات الدلفنة، والمكابس الهيدرولية، وذلك بالإضافة إلى كل من معدات حفر آبار البترول، ومعدات معالجة المواد الصلبة وغيرها. وبتميزها بجودة موثوق منها، وأداء مستقر وأثمان معقولة، فإنها لقيت نجاحا كبيرا في أوساط مختلف زبائننا.
مرحبا بكم للاتصال بنا. إننا نتطلع إلى بناء شراكات طويلة الأمد معكم.
