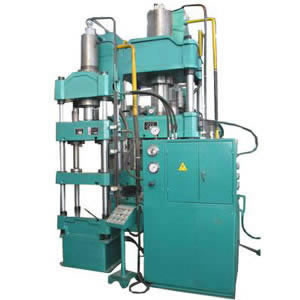

مكبس هيدرولي مزدوج الفعل

مكبس هيدرولي مزدوج الفعل

يمكن للمكبس الهيدرولي المزدوج الفعل هذا أن يستخدم أربعة أعمدة أو هيكلا محمولا، وهو ما يجعله بسيطا، واقتصاديا وعمليا. ويأتي هيكله المشدود بدقة عالية وصلابة كبيرة. ويمكن ضمان دقته الدليلية بفضل اعتماده لثمانية قضبان دليلية.
ويستخدم جهاز التحكم الهيدرولي لمعدات الكبس الهيدرولي هذه نظاما مزدوجا بصمام خرطوشي، وبتركيب فلتر ثانوي للسائل المشحم وبتركيب لتبريد الماء. ويضمن هذا حركة موثوقا منها للسوائل ويخفض بشكل كبير من نقط التسربات. ويستخدم فيه أجزاء ختم الأسطوانة مستوردة من الخارج من أجل ضمان طول أمد حياته.
ويأتي هذا المكبس بجهاز التحكم PLC. ويمكنه أن يحقق ضغطا عاليا، وتشغيلا بسرعة عالية وبفعالية إنتاج كبيرة.

المواصفات
النموذج 1

البنود		الوحدة	Y28- 100/160	Y28- 200/300	Y28- 315/400	Y28- 400/630	Y28- 500/800	Y28- 630/1030
القوة الإسمية		kN	1600	3000	4000	6300	8000	10300
قوة السحب		kN	1000	2000	3150	4000	5000	6300
قوة الطارد		kN	350	400	630	1000	100	1250
قوة إمساك المادة		kN	600	800	800	2300	3000	4000
الضغط الأقصى للسائل		MPa	25	25	25	25	25	25
الشوط الأقصى للقطعة المنزلقة		mm	630	800	800	1000	1000	1300
الفجوة القصوى لقطعة إمساك المادة (المنزلقة)		mm	350	400	300	900	1000	1200
الشوط الأقصى للضربة		mm	250	350	350	300	350	400
شوط أداة السحب المنزلقة		mm	1350	1550	1400	1700	1800	2200
فجوة أداة إمساك المادة المنزلقة		mm	620	850	800	900	900	1200
سرعة الانزلاق	سريعة	mm/s	100	100	100	200	200	200
	بطيئة	mm/s	12	25	20	30	30	25
	الامتداد	mm/s	7-12	15-25	10-20	10-30	10-25	10-25
	العودة	mm/s	60	140	100	140	110	130
مسافة مخفف الصدمات (يمكن توفيره حسب الاختيار)	L-R	mm				1600	1600	2300
مسافة مخفف الصدمات (يمكن توفيره حسب الاختيار)	F-B	mm				1180	1180	1500
أبعاد طاولة التشغيل	L-R	mm	780	1000	1250	2500	2500	3200
أبعاد طاولة التشغيل	F-B	mm	780	900	1120	1800	1800	2200
القدرة الإجمالية		kW	11	37	37	62.5	62.5	86

وتم تصميم المكبس الهيدرولي المزدوج الفعل هذا بجهاز للتحكم بشاشة لمسية من أجل توفير أقصى ما يمكن من الراحة لفائدة مستخدميها. ويتم استخدامه عادة في مجال صناعة السيارات، وصناعة الطائرات، وبناء السفن وغيرها.

المواصفات
النموذج: 2

البنود		الوحدة	Y28- 63/100	Y28- 100/160	Y28- 100/160A	Y28- 200/300	Y28- 315/400	Y28- 400/630	Y28- 500/800	Y28- 630/1030
القوة الإسمية		kN	1000	1600	1600	3000	4000	6300	8000	10300
قوة السحب		kN	630	1000	1000	2000	3150	4000	5000	6300
قوة الطارد		kN	190	350	190	400	630	1000	100	1250
قوة إمساك المادة		kN	300	600	600	800	800	2300	3000	4000
الضغط الأقصى للسائل		MPa	25	25	25	25	25	25	25	25
الشوط الأقصى للانزلاق		mm	500	630	630	800	800	1000	1000	1300
الفجوة القصوى لقطعة إمساك المادة (المنزلقة)		mm	300	350	350	400	300	900	1000	1200
الشوط الأقصى للضربة		mm	200	250	250	350	350	300	350	400
شوط أداة السحب المنزلقة		mm	1100	1350	1350	1550	1400	1700	1800	2200
فجوة أداة إمساك المادة المنزلقة		mm	700	620	620	850	800	900	900	1200
سرعة الانزلاق	سريعة	mm/s	100	100	180	100	100	200	200	200
	بطيئة	mm/s	20	12	20	25	20	30	30	25
	الامتداد	mm/s	10-20	7-12	12-20	15-25	10-20	10-30	10-25	10-25
	العودة	mm/s	100	60	150	140	100	140	110	130
مسافة مخفف الصدمات (يمكن توفيره حسب الاختيار)	L-R	mm						1600	1600	2300
مسافة مخفف الصدمات (يمكن توفيره حسب الاختيار)	F-B	mm						1180	1180	1500
أبعاد طاولة التشغيل	L-R	mm	560	780	780	1000	1250	2500	2500	3200
أبعاد طاولة التشغيل	F-B	mm	500	780	780	900	1120	1800	1800	2200
القدرة الإجمالية		kW	7.5	11	15	37	37	62.5	62.5	86

إن شركة Yaou عبارة عن شركة صينية متخصصة في تصنيع وتوريد المكبس الهيدرولي المزدوج الفعل، وتقع جغرافيا في مدينة Rugao الواقعة في مقاطعة Jiangsu، وهو ما يخولها ولوجا سهلا إلى كل من وسائل النقل البرية، والبحرية والجوية. ومن أجل الاستجابة لمختلف متطلبات زبائننا، فإننا نقدم نطاقا واسعا من المنتجات من ضمنها أجزاء جهاز حفر آبار النفط، وآلات القص، والمكابس الهيدرولية وغيرها. بالإضافة إلى ذلك، فإننا نقدم أيضا خدمة الـ OEM، وخدمة الصيانة ميدانيا، وخدمة تصحيح أخطاء الآلة وخدمة التدريب وكل ذلك تحت الطلب.
فإذا كنتم في حاجة إلى أي منتج من منتجاتنا، فالرجاء ألا تترددوا في الاتصال بنا عبر أي وسيلة من وسائل الاتصال. إننا نتطلع إلى التعاون معكم.
