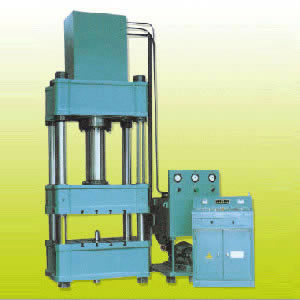

مكبس هيدرولي بأربع أعمدة

مكبس هيدرولي بأربع أعمدة

إن المكبس الهيدرولي بأربع أعمدة ملائم من أجل كبس وضغط المواد البلاستيكية، والقام بعمليات الضغط، والثني، والتشفيه، والتمطيط وغيرها. ويمكن أن يتم استخدامها أيضا من أجل التعديل، والتثبيت بالضغط وذلك بالإضافة إلى تشكيل المنتجات البلاستيكية ومنتجات المساحيق.
وتتوفر معدات الضغط الهيدرولي هذه على نظام كهربائي ووحدة تشغيل مستقلة. وباعتمادها لجهاز تحكم مركزي، فإنه يمكن للمكبس الهيدرولي هذا أن يحقق عمليات تشغيل نصف أوتوماتية ويدوية.
ويمكن للمكبس الهيدرولي هذا أن يحقق ضغطا مستمرا ثابتا ونطاق تنقل ثابت، وذلك مع وظيفة التعويق الزمني من أجل ضمان الضغط. ويمكن تعديل ضغط التشغيل وكذا تعديل سرعة ومسافة التنقل ضمن نطاق خاص.
إن المكبس الهيدرولي بأربع أعمدة يتميز بتصميم هيكله المثالي. ويستخدم نظامه الهيدرولي كتل صمام خرطوشي ويوفر أداء موثوقا وطول أمد الحياة. وبقدرة الصدم المنخفضة الصادرة عن نظامه الهيدرولي، فهذا المكبس يتميز بأنابيب وصل جيدة وبنقاط تسريب قليلة. وفي نفس الوقت، تم تصميمه بنظام مستقل للتحكم في الدارة الكهربائية وهو الأمر الذي يضمن له سهولة الصيانة والأداء الموثوق منه. وفضلا عن كل هذا فالمكبس الهيدرولي بأربعة أعمدة هذا يستخدم نظاما للتحكم المركزي ويتوفر على نظامي تشغيل يكون على الزبائن الاختيار فيما بينهما.

المواصفات

النموذج 1

البنود		الوحدة	Y32- 40	Y32- 63	Y32- 100	Y32- 100A	Y32- 160	Y32- 200	Y32- 200A	Y32- 315	Y32- 315A	Y32- 400
القوة الإسمية		kN	400	630	1000	1000	1600	2000	2000	3150	3150	4000
قوة الرجوع		kN	180	135	315	165	200	450	240	630	300	500
قوة الطارد		kN	100	100	190	190	240	400	400	630	630	630
الضغط الأقصى للسائل		MPa	25	25	25	25	25	25	25	25	25	25
الشوط الأقصى للقطعة المنزلقة		mm	450	500	600	600	700	700	700	800	800	800
الشوط الأقصى للضربة		mm	150	150	200	200	200	250	250	250	250	300
النطاق الأقصى للانزلاق إلى طاولة التشغيل		mm	700	800	900	900	1050	1100	1100	1250	1250	1300
سرعة الانزلاق	سريعة	mm/s	40	100	22	160	160	100	200	100	200	120
	بطيئة	mm/s	8-20	8-20	6-14	6-14	6-10	6-12	6-12	6-12	6-12	4-10
	العودة	mm/s	52	100	47	85	70	60	100	60	120	70
سرعة الكتلة المنزلقة	الذهاب	mm	95	50	70	70	65	65	65	55	55	55
سرعة الكتلة المنزلقة	العودة	mm	120	100	140	140	100	95	95	110	110	110
مساحة الطاولة	L-R	mm	460	580	720	720	1000	1000	1000	1250	1250	1200
مساحة الطاولة	F-B	mm	460	480	580	580	700	900	900	1120	1120	1200
الأبعاد الكلية	L-R	mm	1385	2000	2160	2160	2700	2825	2825	3200	3200	3200
الأبعاد الكلية	F-B	mm	920	1500	1504	1504	1700	2060	2050	2100	2100	2100
القدرة الإجمالية		kW	5.5	7.5	7.5	7.5	11	15	15	22	22	22

النموذج الثاني

البنود		الوحدة	Y32- 500	Y32- 500A	Y32- 630	Y32- 630A	Y32- 800	Y32- 800A	Y32- 1000	Y32- 1000A	Y32- 1250	Y32- 1600	Y32 - 2000
القوة الإسمية		kN	5000	5000	6300	6300	8000	8000	10000	10000	12500	16000	20000
قوة الرجوع		kN	1000	1000	1250	1250	1200	1200	1300	1300	1100	2000	2600
قوة الطارد		kN	1000	1000	1000	1000	1000	1600	1000	1000	2000	2000	2000
الضغط الأقصى للسائل		MPa	25	25	25	25	25	25	25	25	25	25	25
الشوط الأقصى للقطعة المنزلقة		mm	900	900	900	900	900	1000	900	1000	900	900	1000
الشوط الأقصى للضربة		mm	350	350	350	350	350	350	350	400	300	450	300
النطاق الأقصى للقطعة المنزلقة إلى طاولة التشغيل		mm	1500	1500	1500	1500	1500	1600	1500	1600	1400	1600	2500
سرعة الانزلاق	سريعة	mm/s	120	160	120	120	120	120	120	120	120	120	120
	بطيئة	mm/s	5-12	5-12	5-8	5-8	6-15	6-15	5-12	5-12	4-10	6-10	4-8
	العودة	mm/s	80	80	60	60	110	110	100	100	120	150	120
سرعة الكتلة المنزلقة	الذهاب	mm	80	80	80	80	140	140	140	140	70	100	100
سرعة الكتلة المنزلقة	العودة	mm	160	160	150	150	150	150	150	150	150	200	200
مساحة الطاولة	L-R	mm	1400	2200	1320	1600	1500	2000	1500	2000	1500	2500	2000
مساحة الطاولة	F-B	mm	1400	1400	1200	1600	1500	1500	1500	1800	1500	1800	2000
الأبعاد الكلية	L-R	mm	4060	5000	4000	4200	5100	4300	4900	4750	5250	5800	8000
الأبعاد الكلية	F-B	mm	3525	3525	2350	4200	4200	1600	3400	2650	3800	4000	3000
القدرة الإجمالية		kW	37	37	45	45	74	74	74	74	74	90	100

إن شركة Yaou عبارة عن شركة صينية متخصصة في تصنيع وتوريد المكبس الهيدرولي بأربعة أعمدة. وبالإضافة إلى المكبس الهيدرولي، فإننا ننتج أيضا معدات حفر البترول، ومعدات سمنتة الآبار، وغيرها. وكنتيجة لجودتها الموثوق منها، ومتانتها العالية وأثمانها الاقتصادية، فمنتجاتنا باتت مشهورة بشكل كبير في كل من ألمانيا، والولايات المتحدة، وكزاخستان، وتركيا والهند وغيرها. إننا نرحب باتصالات زبائننا في كل وقت، فالرجاء ألا تترددوا في الاتصال بنا. إننا نتطلع إلى التعاون معكم.
